Jet Pulse filtreler, endüstriyel proseslerde oluşan tozlu havanın filtrelenmesi ve filtre elemanlarının basınçlı hava darbeleriyle temizlenmesi amacıyla kullanılan yüksek verimli toz toplama sistemleridir.

Miron Mühendislik olarak uygulamaya özel;

tasarlıyor ve imal ediyoruz.

NOT: Resimler her modele göre değişir.

NOT: Resim ve tablo değeri her modele göre değişir.

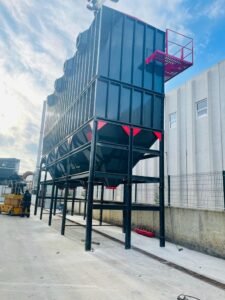

MIR01 –1.000 m³/h ENDÜSTRİYEL JET PULSE FİLTRE

1.000 m³/h Kapasite Sınıfında Endüstriyel Toz Toplama ve Filtrasyon Sistemi

MIR01, yaklaşık 1.000 m³/h nominal hava debisi sınıfında, endüstriyel proseslerde oluşan toz ve partiküllerin merkezi olarak toplanması ve filtrelenmesi amacıyla tasarlanmış Jet Pulse filtre sistemidir.

         Miron Mühendislik tarafından proses şartlarına göre yapılandırılabilen sistem; filtre gövdesi, filtre elemanları, Jet Pulse temizleme sistemi, toz haznesi ve toz boşaltma ekipmanları ile birlikte komple bir filtrasyon çözümü olarak projelendirilebilir.

                          1.000 m³/h nominal kapasite değeridir. Gerçek çalışma kapasitesi; proses koşulları, toz yükü, filtre medyası, filtrasyon hızı ve sistem basınç kayıpları dikkate alınarak proje bazında belirlenir.

Çalışma Prensibi

Tozlu hava, proses noktalarından davlumbaz ve kanal sistemi aracılığıyla Jet Pulsefiltreye taşınır.

                    Kirli hava filtre elemanlarından geçerken toz ve partiküller filtre yüzeyinde tutulur. Temizlenen hava filtre gövdesinin temiz hava bölümüne geçerek fan aracılığıyla sistemden uzaklaştırılır.

Filtre yüzeyinde biriken tozun oluşturduğu basınç farkı belirlenen seviyeye ulaştığında otomatik temizleme sistemi devreye girer.

Basınçlı hava darbeleriyle filtre elemanları temizlenir ve ayrılan toz filtre haznesinde toplanır.

                     Toplanan toz, proses ihtiyacına göre rotary valve, helezon konveyör, çift klapeli boşaltma veya farklı bir toz tahliye sistemi aracılığıyla sistemden uzaklaştırılır.

NOT: Resim ve tablo değeri her modele göre değişir.

MIR01 –1.000 m³/h ENDÜSTRİYEL SİKLON VE EKİPMANLAR

Siklon ünitesi, endüstriyel filtrasyon sistemlerinde tozlu hava içerisindeki iri ve ağır partiküllerin merkezkaç kuvveti prensibiyle ayrıştırılmasını sağlayan bir ön ayırma ekipmanıdır. Tozlu hava siklon gövdesine teğetsel olarak girerek dönel bir hareket oluşturur ve partiküller gövde çeperine savrularak alt kısımdaki toz toplama haznesine yönlendirilir.

NOT: Resim ve tablo değeri her modele göre değişir.

MIR01 –1.000 m³/h ENDÜSTRİYEL RADYAL FAN ÜNİTESİ (MODEL: MIRFN55)

       Radyal fan, endüstriyel filtrasyon ve havalandırma sistemlerinde hava veya gaz akışını sağlamak amacıyla kullanılan temel ekipmanlardan biridir. Fan çarkı, havayı merkezden emerek merkezkaç kuvvetiyle radyal yönde hızlandırır ve basınçlandırarak kanal sistemi boyunca iletir.

Filtre sistemlerinde radyal fan; proses noktasından tozlu havanın emilmesini, siklon ve filtre ünitelerinden geçirilmesini ve temizlenmiş havanın baca üzerinden tahliye edilmesini sağlar. Fan seçimi; hava debisi, toplam basınç kaybı, kanal sistemi ve filtre direnci dikkate alınarak yapılmalıdır.

NOT: Resim ve tablo değeri her modele göre değişir.

MIR01 –1.000 m³/h ROTARY HAVA KİLİDİ ÜNİTESİ

               Rotary hava kilidi, siklon ve filtre sistemlerinde toplanan toz ve partiküllerin sistem içerisindeki hava akışını bozmadan kontrollü şekilde boşaltılmasını sağlayan mekanik ekipmandır. Döner paletli yapısı sayesinde üst bölümden gelen tozun alt hazneye aktarılmasını sağlarken, sistem içerisinde oluşan hava kaçağını minimum seviyede tutar.

​

MIR01 –1.000 m³/h FİLTRE BACA ÜNİTESİ

         Baca sistemi, endüstriyel filtrasyon sistemlerinde filtrelenmiş havanın veya proses gazlarının kontrollü ve güvenli şekilde atmosfere tahliye edilmesini sağlayan sistem bileşenidir. Baca yüksekliği, çapı ve tasarımı; hava debisi, gaz sıcaklığı, basınç kaybı ve proses şartları dikkate alınarak belirlenir.
