FAN MODELİ
| ENDÜSTRİYEL RADYAL FAN TEKNİK ÖZELLİKLER | |||||||||||
SIRA NO | TİP-MODEL/ TYPE-MODEL | VOLTAJ/ VOLTAGE | FREKANS/ FREQUENCY | GÜÇ/ POVER | AKIM/ CURRENT | KONDANSATÖR/ CABACİTOR | DEVİR / SPEED | HAVA DEBİSİ/ AİR FLOW | SES SEVİYESİ/ SOUND PRESURE LEVEL | TOPLAM AĞIRLIK/ TOTAL WEİGHT | MİKTAR/ amount |
| V | Hz | KW | A | ( µF/Volt) | d/d | m³/h | dB(A) | Kg | ADET | ||
| 1 | MIRFN1 | 400 | 50 | 0,75 | 1,8 | 1.000 | 1 | ||||
| 2 | MIRFN6 | 400 | 50 | 7,5 | 15 | 1500 | 6.000 | 1 | |||
| 3 | MIRFN8 | 400 | 50 | 11 | 21,5 | 1500 | 8.000 | 1 | |||
| 4 | MIRFN10 | 400 | 50 | 15 | 29 | 1500 | 10.000 | 1 | |||
| 5 | MIRFN20 | 400 | 50 | 30 | 56 | 1500 | 20.000 | 1 | |||
| 6 | MIRFN30 | 400 | 50 | 37 | 68 | 1500 | 30.000 | 1 | |||
| 7 | MIRFN40 | 400 | 50 | 55 | 100 | 1500 | 40.000 | 1 | |||
| 8 | MIRFN50 | 400 | 50 | 90 | 160 | 1500 | 50.000 | 1 | |||
| 9 | MIRFN60 | 400 | 50 | 90 | 160 | 1500 | 60.000 | 1 | |||
| 10 | MIRFN70 | 400 | 50 | 132 | 235 | 1500 | 70.000 | 1 | |||
| 11 | MIRFN80 | 400 | 50 | 132 | 235 | 1500 | 80.000 | 1 | |||
| 12 | MIRFN90 | 400 | 50 | 132 | 235 | 1500 | 90.000 | 1 | |||
| 13 | MIRFN100 | 400 | 50 | 200 | 350 | 1500 | 100.000 | 2545 | 1 | ||
| 14 | MIRFN120 | 400 | 50 | 120.000 | 1 | ||||||
| 15 | MIRFN150 | 400 | 50 | 150.000 | 1 | ||||||
| 16 | MIRFN200 | 400 | 50 | 200.000 | 1 | ||||||
| 17 | MIRFN250 | 400 | 50 | 250.000 | 1 | ||||||
| 18 | MIRFN300 | 400 | 50 | 300.000 | 1 | ||||||
| 19 | MIRFN400 | 400 | 50 | 400.000 | 1 | ||||||
| 20 | MIRFN500 | 400 | 50 | 500.000 | 1 | ||||||

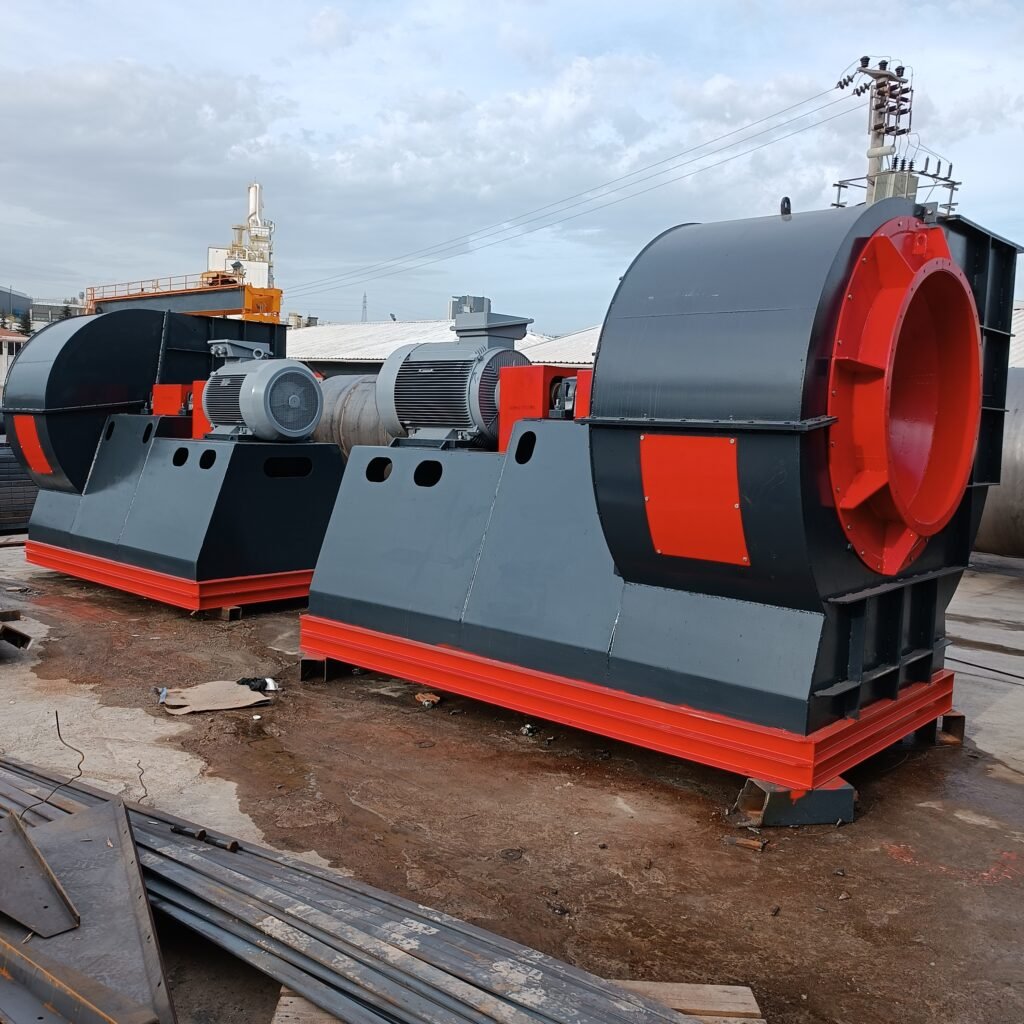

Endüstriyel Radyal Fanlar
Üst bölümde genel açıklama:
Endüstriyel radyal fanlar; proses havası, tozlu hava, sıcak gaz, duman ve çeşitli endüstriyel gazların kontrollü şekilde taşınması amacıyla tasarlanan yüksek performanslı hava hareketlendirme ekipmanlarıdır. Fan seçiminde debi, statik/toplam basınç, akışkan sıcaklığı, yoğunluğu, toz yükü, çalışma devri ve proses koşulları birlikte değerlendirilerek uygun fan geometrisi belirlenir.

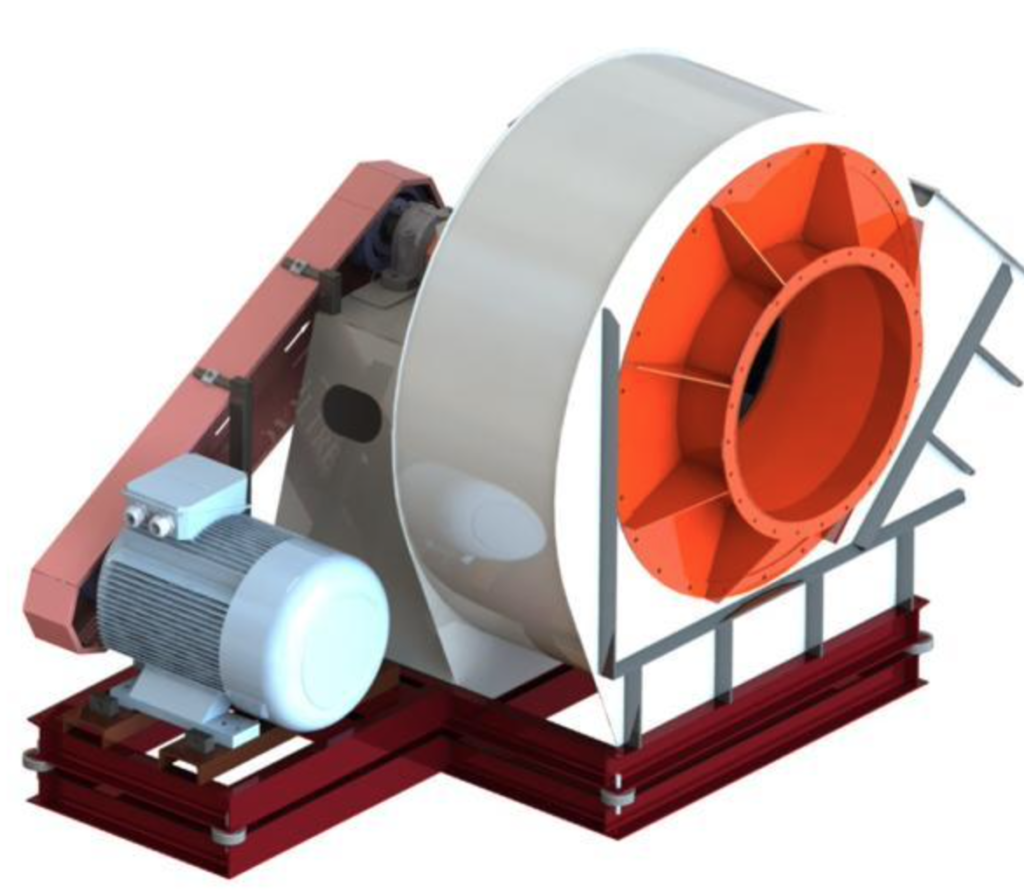

Endüstriyel Radyal Fan Çalışma Prensibi
Endüstriyel radyal fanlar, hava veya gaz akışını merkezden emerek radyal yönde hızlandıran ve basınçlandırarak sistem içerisine ileten mekanik hava taşıma ekipmanlarıdır. Fanın çalışma prensibi temel olarak dönme hareketinin akışkana kinetik enerji kazandırmasına ve bu enerjinin fan gövdesi içerisinde basınca dönüştürülmesine dayanır.
Fan motoru çalıştırıldığında fan çarkı belirlenen devirde dönmeye başlar. Dönmekte olan çarkın merkezinde oluşan düşük basınç sayesinde hava veya proses gazı fan emiş ağzından fan içerisine çekilir.
Emilen hava, dönen fan çarkının kanatları arasına girer. Çarkın dönme hareketi sayesinde akışkana enerji aktarılır ve hava radyal yönde, yani merkezden dışarı doğru hızlandırılır.
Çark geometrisi; debi, basınç, akışkan yoğunluğu, sıcaklık ve partikül özelliklerine göre tasarlanır.

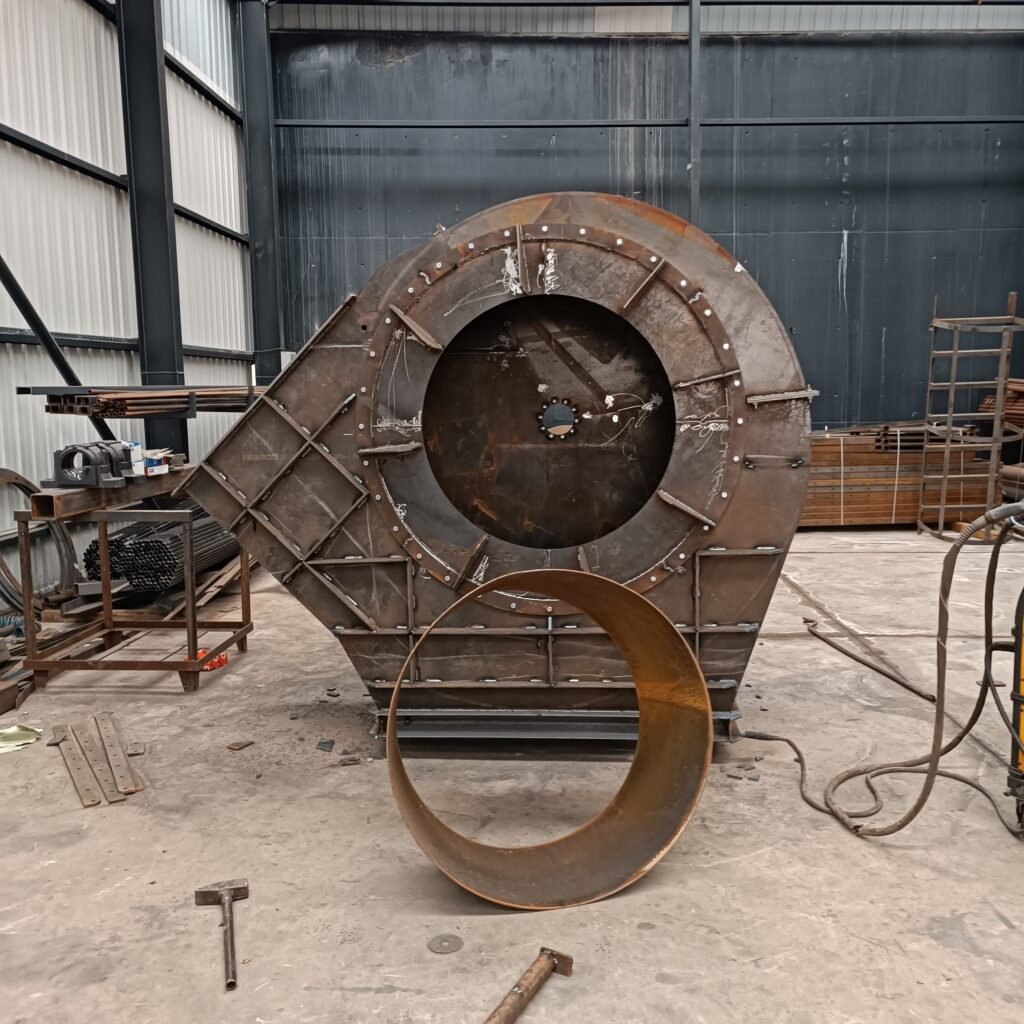

Çarktan yüksek hızla çıkan hava fan gövdesine ulaşır. Fan gövdesinin özel geometrisi sayesinde akışkanın sahip olduğu kinetik enerjinin bir bölümü statik basınca dönüştürülür.
Bu aşamada fan, sistemin kanal, dirsek, filtre, siklon, davlumbaz ve diğer ekipmanlarında oluşan basınç kayıplarını karşılayabilecek basıncı oluşturur.
Basınçlandırılmış hava fanın basma ağzından çıkarak kanal veya proses hattına gönderilir.
Örneğin bir jet pulse filtre sisteminde akış şu şekilde gerçekleşebilir:
Davlumbaz → Kanal → Jet Pulse Filtre → Radyal Fan → Baca
Bu sistemde fan, filtre ve kanal sistemindeki toplam basınç kayıplarını karşılayarak gerekli hava debisinin sürekli olarak sağlanmasını sağlar.

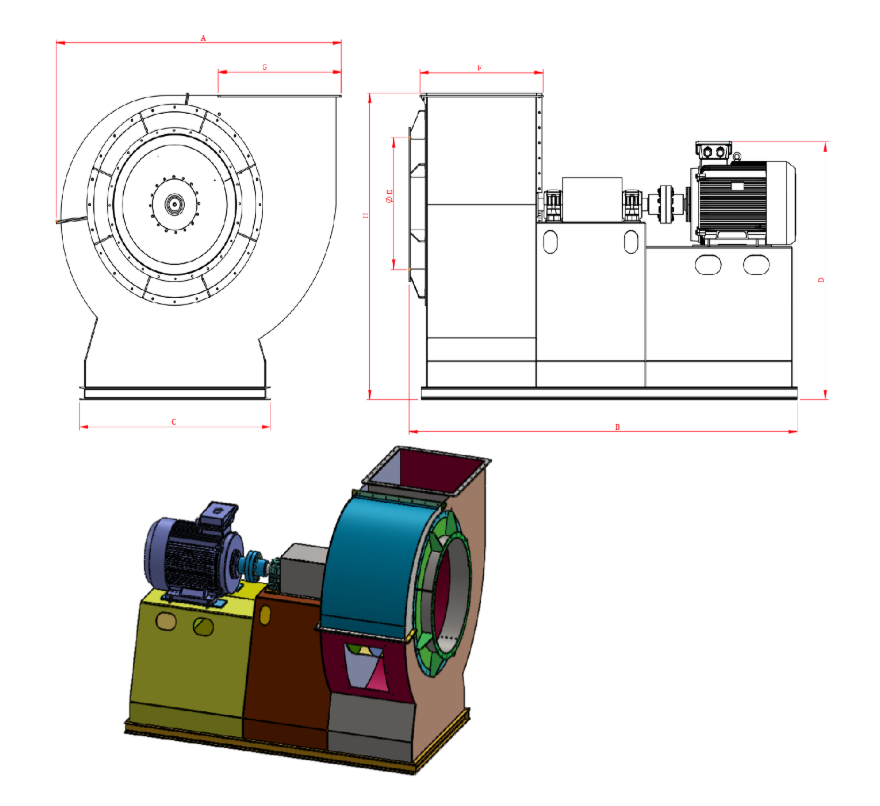

MODELE GÖRE

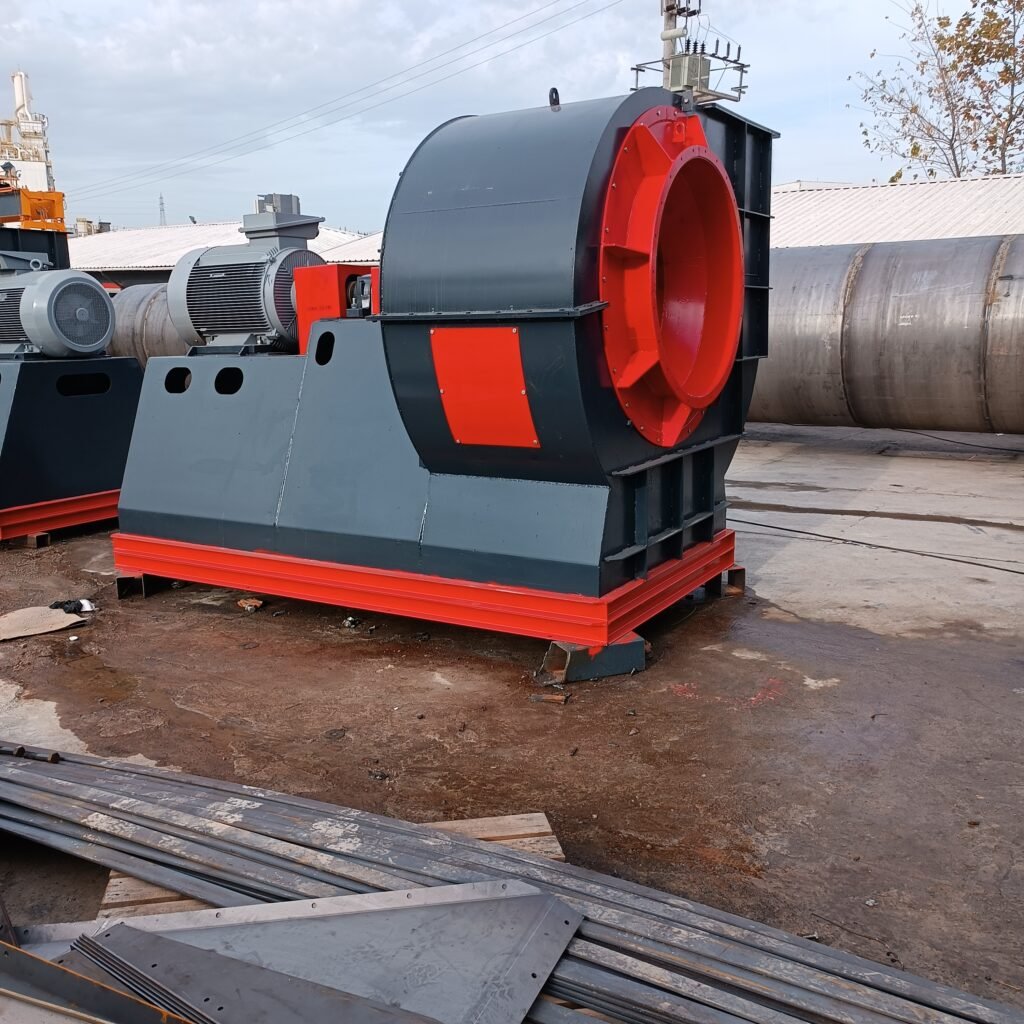

| MIRFN80 ENDÜSTRİYEL RADYAL FAN |  | |||||||
| SIRA NO | A | B | H | D | C | Ø E | F | G |
| 1 | 2500 | 3312 | 2125 | 1765 | 1500 | 990 | 902 | 1102 |
MIRFN80 ENDÜSTRİYEL RADYAL FAN | | |||
| SIRA NO | ÖZELLİK | DEĞER | BİRİM | AÇIKLAMA |
| 1 | Debi | 80.000 | m³/h | |
| 2 | Tahrik şekli | Ayaklı B tipi Elastik Kaplin | ||
| 3 | Toplam basınç | 450 | mmss | |
| 4 | Motor gücü: | 132 | Kw | |
| 5 | Motor devri | 1500 | dev/dk | |
